| Lieu d'origine: | Shandong, Chine |
| Nom de marque: | Classic |
| Numéro de modèle: | TCK50A |
| Prix: | $17,000.00/Sets 1-2 Sets |
|---|---|
| Détails d'emballage: | La machine sera emballée par la machine de rotation oblique du tour TCK50A de commande numérique par |
| Capacité d'approvisionnement: | 50 ensembles/ensembles par Mois |
| Condition: | Nouveau | Type: | Horizontal |
|---|---|---|---|
| Année: | 2022 | Max. Length de l'objet (millimètres): | 350/500 |
| Structure: | Tour oblique de lit | Max. Spindle Speed (r.p.m): | 3000 r.p.m |
| Capacité d'usinage: | À usage moyen | Max. Weight de l'objet (kilogrammes): | 800 |
| Trou d'axe (millimètres): | 66 | Largeur du lit (millimètres): | 400 millimètres |
| Puissance de moteur d'axe (kilowatts): | 7.5/11 | No. d'axes: | Simple |
| Length de Max. Turned (millimètres): | 350500 | Nombre de haches: | 2 |
| Voyage (axe des abscisses) (millimètres): | 240 millimètres | Voyage (axe de Z) (millimètres): | 540 millimètres |
| Plaçant l'exactitude (millimètres): | ±0.005 | Répétabilité (X/Y/Z) (millimètres): | ±0.003 |
| Dimension (L*W*H): | 2600*1850*2000mm | Tension: | 380V |
| Système de contrôle de commande numérique par ordinateur: | GSK | Marque de Toolpost: | Hongda |
| Stations de courrier d'outil: | 6, 4 | Poids (kilogrammes): | 3000 |
| Garantie: | 2 ans | Industries applicables: | Magasins de matériau de construction, ateliers de réparations de machines, travaux d'usine, de vente |
| Arguments de vente principaux: | Automatique | Emplacement de salle d'exposition: | L'Egypte, Canada, Turquie, Royaume-Uni, Etats-Unis, Italie, France, Allemagne, Vietnam, Philippines, |
| Type de commercialisation: | Produit nouveau 2022 | Rapport des essais de machines: | Fourni |
| Sortant-inspection visuelle: | Fourni | Garantie des composants de noyau: | 2 ans |
| Composants de noyau: | Incidence | Commande numérique par ordinateur ou pas: | Commande numérique par ordinateur |
| Type de produit: | Centre de rotation de lit oblique | Nom: | Machine de tour de commande numérique par ordinateur de haute précision |
| Nom de produit: | Tour Mechine de commande numérique par ordinateur | Catégorie automatique: | Machine de rotation automatique de commande numérique par ordinateur |
| Modèle: | Tours de commande numérique par ordinateur de TCK50A | Application: | Équipement industriel |

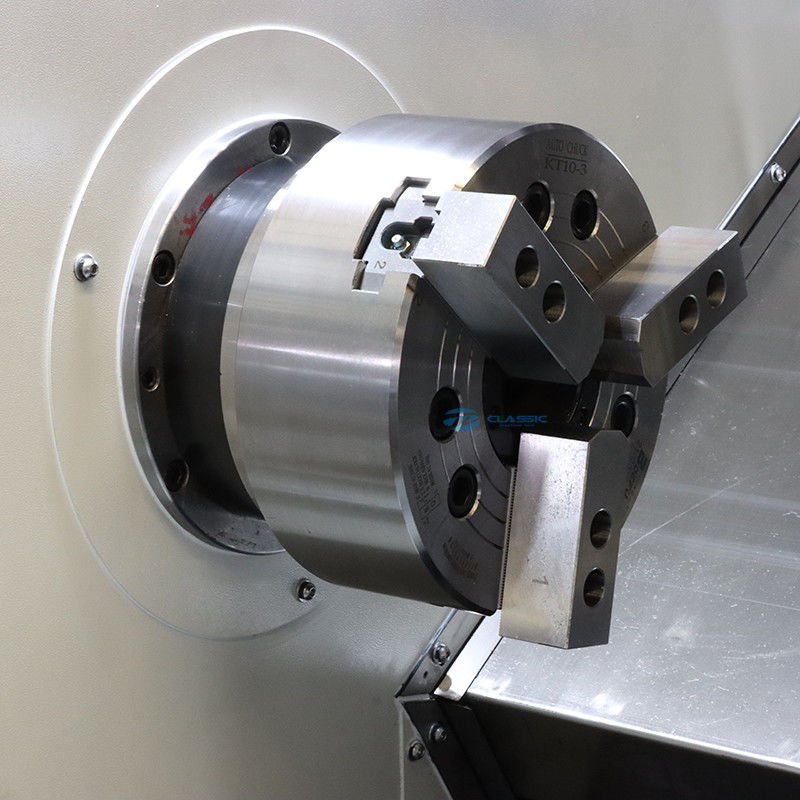

| Système de contrôle: | GSK SIEMENS FANUC KND GUNT | Mandrin: | Mandrin de 3 mâchoires |
| Mots-clés de produit: | Axe de la fraiseuse 3 de commande numérique par ordinateur | Port: | Port de Qingdao ou de Changhaï |
|
CARACTÉRISTIQUES
|
Unités
|
TCK36A
|
TCK46A
|
TCK50A
|
|
Oscillation au-dessus de lit
|
millimètre
|
360
|
460
|
560
|
|
Oscillation au-dessus de glissière croisée
|
millimètre
|
170
|
170
|
260
|
|
Distance entre les centres
|
millimètre
|
300
|
350
|
350/500
|
|
Trou d'axe
|
millimètre
|
48
|
56
|
66
|
|
Capacité de barre
|
millimètre
|
40
|
45
|
55
|
|
Étapes de vitesse d'axe
|
-
|
Stepless
|
Stepless
|
Stepless
|
|
Type de nez d'axe
|
-
|
A2-5
|
A2-5
|
A2-6
|
|
Vitesse d'axe
|
T/MN
|
4000
|
3500
|
3000
|
|
Courrier de tourelle/outil
|
-
|
63-8T/12T
|
80-8T/12T
|
100-8T/12T
|
|
Voyage d'axe des abscisses
|
millimètre
|
310
|
240
|
240
|
|
Voyage d'axe de Z
|
millimètre
|
350
|
400
|
400/450
|
|
Couple de moteur d'axe des abscisses
|
N.m
|
6
|
7,5
|
7.5/10
|
|
Couple de moteur d'axe de Z
|
N.m
|
6
|
7,5
|
7.5/10
|
|
Moteur principal d'axe
|
kilowatt
|
3,7
|
5,5
|
7.5/11
|
|
Diamètre hydraulique de cannette de contre-pointe.
|
millimètre
|
65
|
70
|
70
|
|
Chandelle hydraulique de cannette de contre-pointe
|
-
|
MT4
|
MT5
|
MT5
|
|
Voyage hydraulique de contre-pointe
|
millimètre
|
220
|
200
|
200/450
|
|
Traversée hydraulique de cannette de contre-pointe
|
millimètre
|
50
|
80
|
80
|
|
Type de rail de guide
|
-
|
Rail linéaire de lit oblique
|
Rail linéaire de lit oblique
|
Rail linéaire de lit oblique
|
|
Poids de machine
|
kilogramme
|
2100
|
2600
|
2800/3000
|
|
Dimension hors-tout
|
millimètre
|
2100*1450*1700
|
2500x1700x1890
|
2500x1700x1890
|
