| Lieu d'origine: | Shandong, Chine |
| Nom de marque: | Classic |
| Prix: | $19,530.00/Sets 1-2 Sets |
|---|---|
| Détails d'emballage: | La machine sera emballée par centre d'usinage automatique vertical de fraiseuse de 5 axes vmc650 de |
| Capacité d'approvisionnement: | 50 ensembles/ensembles par Mois |
| Condition: | Nouveau | Chandelle d'axe: | BT40 |
|---|---|---|---|
| No. d'axes: | Simple | Type: | VERTICALE |
| Dimension (L*W*H): | 2300*2200*2400mm | Poids (t): | 4,5 T |
| Taille de Tableau (millimètres): | 900x400 | Système de contrôle de commande numérique par ordinateur: | GSK, FANUC, KND, Siemens |
| Nombre de haches: | 3, 4, 5 | Voyage de Tableau (x) (millimètres): | 650 millimètres |
| Voyage de Tableau (y) (millimètres): | 400 millimètres | Voyage de Tableau (z) (millimètres): | 500 millimètres |
| Plaçant l'exactitude (millimètres): | 0,01 | Répétabilité (X/Y/Z) (millimètres): | 0,004 |
| Gamme de la vitesse d'axe (r.p.m): | 60 - 8000 r.p.m | Puissance de moteur d'axe (kilowatts): | 7,5 |
| Max. Table Load (kilogrammes): | 450 kilogrammes | Vitesse d'alimentation (mm/min): | 60 - 1000 mm/min |
| Vitesse d'alimentation rapide (m/min): | 24/24/20 | Min. Time des changements d'outil: | 1 |
| Capacité de magazine d'outil: | 16, 24 | Arguments de vente principaux: | Automatique |
| Garantie: | 2 ans | Tension: | 380V 240V |
| Industries applicables: | Hôtels | Emplacement de salle d'exposition: | L'Egypte, Canada, Turquie, Royaume-Uni, Etats-Unis, Italie, France, Allemagne, Vietnam, Philippines, |
| Type de commercialisation: | Produit nouveau 2021 | Rapport des essais de machines: | Fourni |
| Sortant-inspection visuelle: | Fourni | Garantie des composants de noyau: | 2 ans |
| Composants de noyau: | Incidence | Couple de moteur servo d'axe de X/Y/Z: | 10/10/15 N.M |
| Commutateur d'outils automatique: | Type 16 sans bras (facultatif : 24 bras | Longueur d'outil: | 250/350mm |
| Diamètre d'outil: | 100 (adjacent)/150 (à part) | Coupure de la vitesse d'alimentation: | 10m/minute |
| Type de machine: | Centre d'usinage vertical de commande numérique par ordinateur | Nom de produit: | centre d'usinage vertical triaxial de commande numérique par ordinateur |
| Application: | Usinage en métal | Type de produit: | Machine d'axe de la commande numérique par ordinateur 3 |
| Mode de contrôle: | Système de Fanuc Mitsubishi Siemens Gsk | Port: | Port de Qingdao ou de Changhaï |
|
caractéristiques
|
unité
|
VMC650
|
|
Taille de Tableau
|
millimètre
|
800x400
|
|
Voyage d'axe des abscisses
|
millimètre
|
650
|
|
Voyage d'axe des ordonnées
|
millimètre
|
400
|
|
Voyage d'axe de Z
|
millimètre
|
500
|
|
Distance entre l'axe
surface de centre et de colonne |
millimètre
|
469
|
|
Distance entre le nez d'axe
et surface de table |
millimètre
|
100-600
|
|
Fente de T
|
|
3-18*125
|
|
Chandelle d'axe
|
millimètre
|
BT40
|
|
Vitesse maximale d'axe
|
r/min
|
8000 (10000 facultatifs)
|
|
Puissance de moteur principal
|
kilowatt
|
5,5
|
|
Couple de moteur servo d'axe de X/Y/Z
|
N.M
|
10/10/15
|
|
Connexion de moteur de X/Y/Z
|
|
direct
|
|
Forme de rail de guide de X/Y/Z
|
|
rail de guide linéaire de 3 axes
|
|
Charge de Max.table
|
kilogramme
|
450
|
|
Commutateur d'outils automatique
|
|
Type 16 sans bras (facultatif : 24 types de bras)
|
|
Poids de Max.tool
|
kilogramme
|
7
|
|
Longueur maximale d'outil
|
millimètre
|
250/350
|
|
Diamètre maximal d'outil
|
millimètre
|
100 (adjacent)/150 (à part)
|
|
Traversée rapide d'axe de X/Y/Z
|
M/min
|
24 (facultatif : 48)
|
|
Coupure de la vitesse d'alimentation
|
M/min
|
10
|
|
Exactitude de position
|
millimètre
|
±0.005
|
|
Répétez placer l'exactitude
|
millimètre
|
±0.003
|
|
Dimension de machine
|
millimètre
|
2400x2000x2550
|
|
Poids de machine
|
kilogramme
|
4000
|
|
Numéro de série
|
Nom
|
Caractéristiques ou inscriptions
|
Quantité
|
|
1
|
Poignée de mandrin de ressort
|
MAS BT40-ER32-100L
|
1
|
|
2
|
Mandrin de ressort
|
|
1
|
|
3
|
Rivet
|
P40T-1-MAS403
|
1
|
|
4
|
Clé de crochet
|
|
1
|
|
5
|
Clés Allen
|
|
1
|
|
6
|
Klaxon et boulons réglables
|
|
4
|
|
Numéro de série
|
Nom
|
modèle
|
Origine
|
Quantité
|
|
1
|
Unité d'axe
|
BT40
|
Posn de Taïwan
|
1
|
|
2
|
Cylindre pressé
|
|
Taïwan Haocheng
|
1
|
|
3
|
ATC
|
16
|
Taïwan okada
|
1
|
|
4
|
Vis de boule de X
|
|
Taïwan Hiwin
|
1
|
|
5
|
vis de boule de y
|
|
Taïwan Hiwin
|
1
|
|
6
|
Vis de boule de Z
|
|
Taïwan Hiwin
|
1
|
|
7
|
Incidences de vis
|
|
porcelaine
|
3
|
|
8
|
guide
|
X, Y, Z tout est ligne de boule
|
Taïwan Hiwin
|
3
|
|
9
|
système de contrôle
|
|
Knd/gsk
|
1
|
|
10
|
Trois haches circulent en voiture et conduisent
|
|
MAXSINE
|
1
|
|
11
|
Refroidissement de la pompe
|
PMY-25-5
|
porcelaine
|
1
|
|
12
|

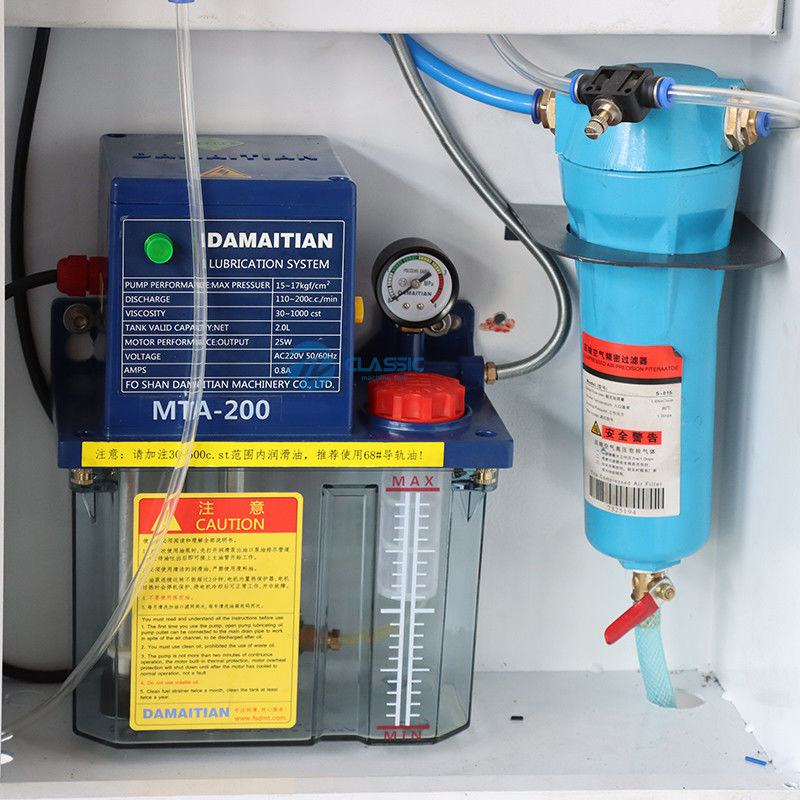

Système de lubrification
|
Atténuation simple de fil
|
Taïwan Hurun
|
1
|
|
13
|
Système pneumatique
|
|
Taïwan Airtac
|
1
|
