| Lieu d'origine: | Shandong, Chine |
| Nom de marque: | Classic |
| Prix: | $17,000.00/Sets 1-2 Sets |
|---|---|
| Détails d'emballage: | La machine sera emballée par centre d'usinage vertical de commande numérique par ordinateur d'axe du |
| Capacité d'approvisionnement: | 50 ensembles/ensembles par Mois |
| Condition: | Nouveau | Chandelle d'axe: | BT40 |
|---|---|---|---|
| No. d'axes: | Jumeau | Type: | VERTICALE |
| Dimension (L*W*H): | 2500*2000*2450mm | Poids (t): | 3 T |
| Taille de Tableau (millimètres): | 800x400mm | Système de contrôle de commande numérique par ordinateur: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Nombre de haches: | 3, 4, 5 | Voyage de Tableau (x) (millimètres): | 600 millimètres |
| Voyage de Tableau (y) (millimètres): | 360 millimètres | Voyage de Tableau (z) (millimètres): | 450 millimètres |
| Plaçant l'exactitude (millimètres): | 0,01 | Répétabilité (X/Y/Z) (millimètres): | 0,004 |
| Gamme de la vitesse d'axe (r.p.m): | 20 - 8000 r.p.m | Puissance de moteur d'axe (kilowatts): | 5,5 |
| Max. Table Load (kilogrammes): | 300 kilogrammes | Vitesse d'alimentation (mm/min): | 1 - 1000 mm/min |
| Vitesse d'alimentation rapide (m/min): | 20/20/15 | Min. Time des changements d'outil: | 2 |
| Capacité de magazine d'outil: | 16 | Arguments de vente principaux: | Automatique |
| Garantie: | 2 ans | Tension: | 380V 240V |
| Industries applicables: | Hôtels, ateliers de réparations de machines, usine | Emplacement de salle d'exposition: | L'Egypte, Canada, Turquie, Royaume-Uni, Etats-Unis, Italie, France, Allemagne, Vietnam, Philippines, |
| Type de commercialisation: | Produit nouveau 2021 | Rapport des essais de machines: | Fourni |
| Sortant-inspection visuelle: | Fourni | Garantie des composants de noyau: | 2 ans |
| Composants de noyau: | Incidence | Couple de moteur servo d'axe de X/Y/Z: | 10/10/15 N.M |
| Commutateur d'outils automatique: | Type 16 sans bras (facultatif : 24 bras | Longueur d'outil: | 250/350mm |
| Diamètre d'outil: | 100 (adjacent)/150 (à part) | Coupure de la vitesse d'alimentation: | 10m/minute |
| Type de machine: | Centre d'usinage vertical de commande numérique par ordinateur | Nom de produit: | centre d'usinage vertical triaxial de commande numérique par ordinateur |
| Application: | Usinage en métal | Type de produit: | Machine d'axe de la commande numérique par ordinateur 3 |
| Mode de contrôle: | Système de Fanuc Mitsubishi Siemens Gsk | Port: | Port de Qingdao ou de Changhaï |

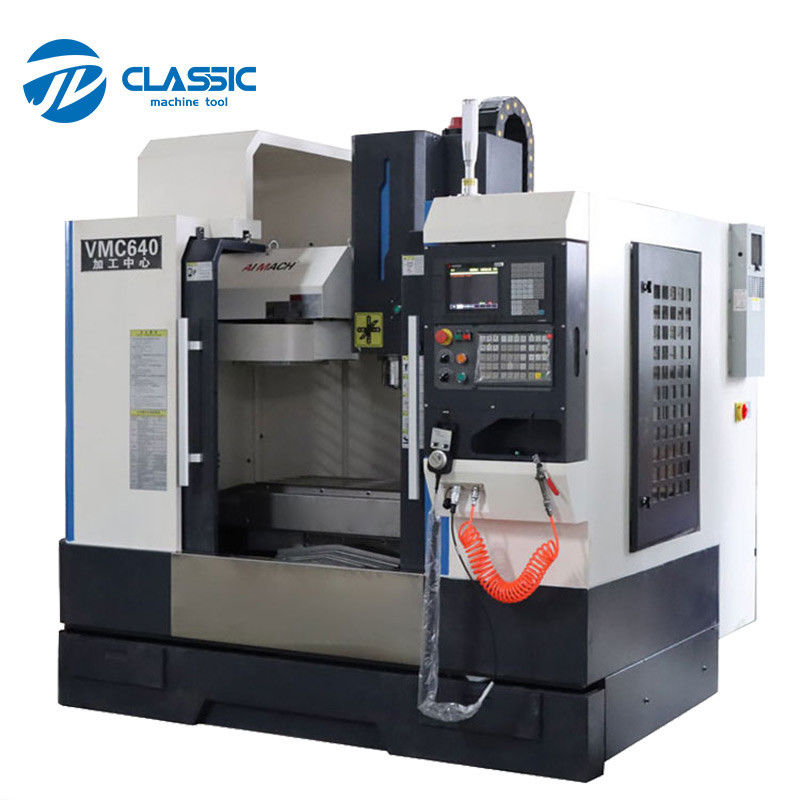

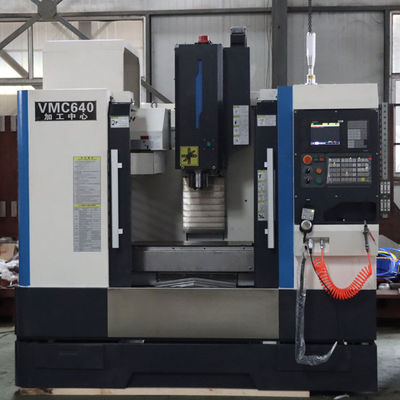

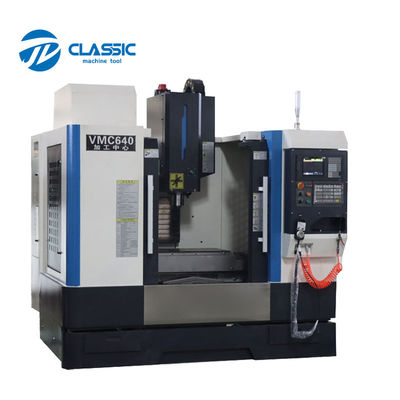

Caractéristiques | Unités | VMC550 | VMC640 | VMC650 |
Taille de Tableau | millimètre | 700x350 | 1000x360 | 800x400 |
Voyage d'axe des abscisses | millimètre | 550 | 600 | 650 |
Voyage d'axe des ordonnées | millimètre | 350 | 360 | 400 |
Voyage d'axe de Z | millimètre | 500 | 450 | 500 |
Charge maximale de table de travail | kilogramme | 300 | 300 | 400 |
Fente de T (nombre-largeur-lancement) | 3-18x105 | 3-16x110 | 3-18x125 | |
Vitesse maximale d'axe | T/MN | 8000 (facultatif : 10000) | 8000 (facultatif : 10000) | 8000 (facultatif : 10000) |
Chandelle d'axe | millimètre | BT40 | BT40 | BT40 |
Puissance de moteur principal | kilowatt | 5,5 | 5,5 | 5,5 |
Vitesse transversale rapide de X/Y/Z | m/min | 24/24/20 (Facultatif : 48/48/36) | 24/24/20 (Facultatif : 48/48/36) | 24/24/20 (Facultatif : 48/48/36) |
Coupure de la vitesse d'alimentation | mm/min | 1-10000 | 1-10000 | 1-10000 |
Type de rail de guide | Rail linéaire | Rail linéaire | Rail linéaire | |
Distance d'axe d'axe à la surface de colonne | millimètre | 400 | 410 | 469 |
Distance entre le nez d'axe et la surface de table de travail | millimètre | 100-600 | 100-550 | 100-600 |
Positionnement de l'exactitude | millimètre | ±0.0075 | ±0.0075 | ±0.0075 |
Répétez placer l'exactitude | millimètre | ±0.005 | ±0.005± | ±0.005 |
Magazine d'outil | 16 sans bras (facultatif : Bras 24) | 16 sans bras (facultatif : Bras 24) | 16 sans bras (facultatif : Bras 24) | |
Diamètre maximal d'outil | millimètre | φ90 | φ90 | φ90 |
Poids de Max.tool | kilogramme | 8 | 8 | 8 |
Poids de machine | kilogramme | 3200 | 3000 | 4000 |
Dimension hors-tout | millimètre | 2100X1950X2300 | 1900x1700x2100 | 2400x2000x2550 |
Numéro de série | Nom | Caractéristiques ou inscriptions | Quantité |
1 | Poignée de mandrin de ressort | MAS BT40-ER32-100L | 1 |
2 | Mandrin de ressort | 1 | |
3 | Rivet | P40T-1-MAS403 | 1 |
4 | Clé de crochet | 1 | |
5 | Clés Allen | 1 | |
6 | Klaxon et boulons réglables | 4 |
Numéro de série | Nom | modèle | Origine | Quantité |

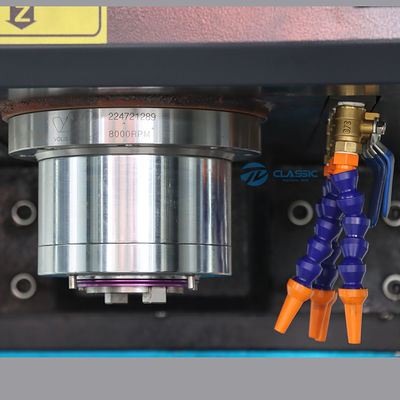

1 | Unité d'axe | BT40 | Posn de Taïwan | 1 |
2 | Cylindre pressé | Taïwan Haocheng | 1 | |

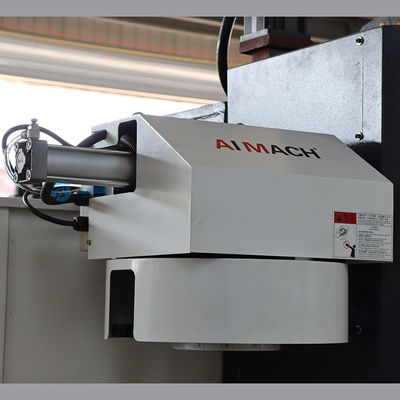

3 | ATC | 16 | Taïwan okada | 1 |
4 | Vis de boule de X | Taïwan Hiwin | 1 | |
5 | vis de boule de y | Taïwan Hiwin | 1 | |
6 | Vis de boule de Z | Taïwan Hiwin | 1 | |
7 | Incidences de vis | porcelaine | 3 | |
8 | guide | X, Y, Z tout est ligne de boule | Taïwan Hiwin | 3 |

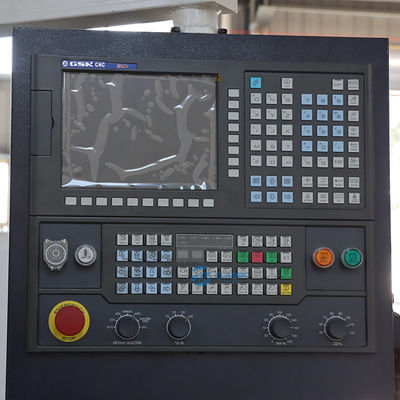

9 | système de contrôle | Knd/gsk | 1 | |
10 | Trois haches circulent en voiture et conduisent | MAXSINE | 1 | |
11 | Refroidissement de la pompe | PMY-25-5 | porcelaine | 1 |
12 | Système de lubrification | Atténuation simple de fil | Taïwan Hurun | 1 |
13 | Système pneumatique | Taïwan Airtac | 1 |
